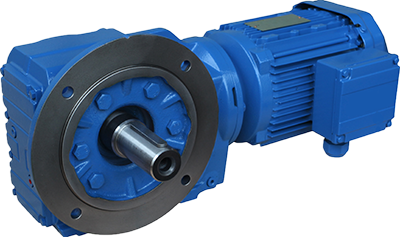

K系列斜齒-螺旋錐齒輪減速機

一、概述：

1、該系列減速機在模塊組合體系基礎上設計制造，有極多的電機組合、安裝形式和結構方案。傳動比劃分細，范圍廣，組合機型可以形成很大的傳動比。滿足不同的使用工況，性能優越。

2、該系列采用整體式鑄造箱體,箱體結構剛度好,易于提高軸的強度和軸承壽命。該系列關鍵零部件硬齒面齒輪采用優良合金鋼，表面經滲碳淬火硬化處理，磨齒精細加工，傳動平穩、噪聲低、承載能力大。溫升低，壽命長。

3、可用于正、反轉，承受較大的徑向載荷，可承受不大于徑向力15％的軸向載荷。多應用于冶金、污水處理、化工、制藥等行業。

二、特點：

1、該系列輸出軸垂直于輸入軸，傳動部分由兩級斜齒輪和弧齒錐齒構成。

2、安裝方式：實心輸出軸和底腳式安裝(K型)、空心輸出軸和軸裝式安裝（KA型）、實心輸出軸和B5法蘭式安裝（KF型）、空心輸出軸和B5法蘭式安裝（KAF型）、空心輸出軸和B14法蘭式安裝（KAZ型）、在KA型上增加防轉臂式安裝（KAT型）、空心輸出軸和K型箱體式安裝（KAB型）。安裝位置不受限制，易于選擇。

3、單機型效率不低于95％。

4、噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試，因而減速機噪聲較低。

5、使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油、油封以及軸承。

三、減速機的型號及相關參數：

四、輸入功率及許用轉矩：
